RFID im Freien: für Regen, UV und das Gewitter, das den Pilot beendet

Ein RFID-System, das innen funktioniert, ist kein Außensystem mit entferntem Dach. Die Ausfallarten ändern sich vollständig: nicht Fehllesungen durch Metallregale, sondern Wassereintritt, UV-Degradation, Temperaturwechsel, Kondensation in dichten Gehäusen und blitzinduzierte Überspannungen auf langen Kabelwegen. Für jede gibt es eine Designantwort, und die meisten gescheiterten Outdoor-Projekte lassen mindestens zwei davon aus.

Die Außenumgebung ist ein anderes Problem

Außeninstallationen unterliegen Belastungen, die Innenspezifikationen nicht beschreiben.

• Der tägliche Temperaturwechsel zwischen Sonne und Schatten ist weit aggressiver als in einem Lager und wirkt auf Dichtungen, Klebstoffe und Lötstellen.
• Wasser kommt in drei Formen — Regen, Spritzwasser von Fahrzeugen und Kondensat — und jede greift einen anderen Teil der Baugruppe an.
• UV-Strahlung zersetzt Polymere, gedruckte Etiketten und Kabelmäntel; der Schaden ist kumulativ und bis zum Ausfall unsichtbar.
• Windlast auf Masten und Portalen ist ein mechanisches Designproblem, das der RFID-Lieferant nicht für Sie löst.
• Lange Kabelwege zwischen Lesegerät und Antenne nehmen induzierte Überspannungen naher Gewitter auf, und ein Einschlag kann mehrere Lesegeräte in derselben Kabeltrasse zerstören.
• Staub, Salz und Pollen sind nicht kosmetisch. Sie verändern die Antennenleistung und verdecken optische Sensoren im selben Gehäuse.

Was ein IP-Wert sagt und was nicht

Ein IP-Wert beschreibt den Schutz im Prüfmoment, nicht eine fünfjährige Lebensdauer.

• IP65 schützt gegen Staub und Strahlwasser, IP67 gegen zeitweiliges Untertauchen. Keiner bedeutet UV-, Chemikalien- oder Temperaturwechselbeständigkeit.
• Der Wert wird meist für das Gehäuse erklärt, nicht für die Kabelverschraubung, den Stecker oder die daran montierte Antenne. Der größte Teil des Wassereintritts geschieht an der schwächsten Stelle.
• Ein dichtes Gehäuse, das zur Inbetriebnahme einmal geöffnet wurde, ist nicht mehr das geprüfte Gehäuse. Drehmoment der Verschraubung und Sitz der Dichtung gehören in die Wartungsanleitung.
• In einem dichten Kasten entsteht Kondensat, weil der Temperaturwechsel Feuchte durch die Dichtung bewegt und die Luft im Inneren Feuchte trägt.
• Verlangen Sie den Prüfbericht mit Prüfdauer und Einbaulage. Eine senkrechte Montage führt Wasser anders ab als eine waagerechte.

UV und Materialalterung

Ultraviolett ist der langsame Ausfall, der im dritten Jahr auftritt, wenn die Gewährleistung abgelaufen ist und der Standort die Designannahmen vergessen hat.

• Standard-ABS und Polycarbonat vergilben und verspröden. Spezifizieren Sie UV-stabilisiertes Material und prüfen Sie es mit einem Datenblatt, das Außenexposition nennt und nicht nur Innennutzung.
• Etiketten und gedruckte Beschriftungen bleichen aus. Trägt das Etikett eine gedruckte Kennung für die Wartung, verlangen Sie UV-beständigen Druck oder ein lasergraviertes Metallschild.
• Kabelmäntel reißen zuerst dort, wo sie die Verschraubung verlassen, weil dort Biegung und UV zusammentreffen. Verwenden Sie UV-beständigen Mantel und eine Tropfschleife.
• Dichtungswerkstoffe unterscheiden sich: EPDM verträgt UV und Ozon besser als viele billigere Alternativen, Silikon verträgt Temperatur besser.
• Montieren Sie alles, was altert, an einer Stelle, an der es ohne Abbau des Masts getauscht werden kann. Wartbarkeit ist Teil des UV-Schutzes.

Kondensation und das Problem des Druckausgleichs

Wasser in einem dichten Gehäuse ist der häufigste und am besten vermeidbare Außenausfall.

• Ein dichtes Gehäuse atmet über seine Dichtung, wenn sich die Temperatur ändert. Tagsüber dringt warme Luft ein, nachts kondensiert Feuchte, und der Zyklus wiederholt sich.
• Eine Druckausgleichsmembran gleicht langsam aus, hält flüssiges Wasser fern und lässt Dampf entweichen. Sie ist preiswert und die wirksamste Einzelmaßnahme.
• Trockenmittelbeutel helfen nur, wenn das Gehäuse wirklich dicht ist und der Beutel planmäßig getauscht wird. In einem atmenden Kasten sind sie in Wochen gesättigt.
• Montieren Sie das Gehäuse mit den Kabeleinführungen nach unten und bilden Sie an jedem Kabel eine Tropfschleife.
• Montieren Sie Elektronik nicht in der kältesten, exponiertesten Ecke einer Konstruktion. Die kälteste Fläche sammelt das Kondensat.
• Erzeugt das Lesegerät Wärme, lassen Sie es kontinuierlich laufen statt zu takten, damit das Gehäuse über dem Taupunkt bleibt.

Masten, Halterungen und mechanisches Design

Ein Lesegerät auf einem Mast ist eine mechanische Installation, und ein mechanischer Ausfall nimmt das System genauso wirksam außer Betrieb wie ein elektrischer.

• Spezifizieren Sie die Windlast des Standorts, nicht eine allgemeine Zahl. Küsten- und exponierte Standorte brauchen eine Strukturberechnung, keine Halterung aus dem Katalog.
• Verwenden Sie Edelstahlbefestigungen. Verzinkte Schrauben auf einem Aluminiummast bilden ein Korrosionselement, das in zwei Jahren festfrisst.
• Lassen Sie eine Service­schleife am Antennenstecker und richten Sie den Stecker nach unten, damit Wasser nicht hineinläuft.
• Konstruieren Sie den Mast so, dass die Antenne in einem Termin ausgerichtet und verriegelt werden kann, denn Ausrichtung ist iterativ.
• Schützen Sie die Antenne mit Pollern oder erhöhter Montage vor Fahrzeugaufprall. Ein Gabelstapleranprall ist draußen häufiger als ein Blitz.
• Erwägen Sie einen umklappbaren Mast für Antennen über drei Metern. Höhenwartung ist die Quelle von Sicherheitsvorfällen und ungeplanten Kosten.

Überspannungsschutz und Erdung

Blitz ist der Ausfall, der eine ganze Anlage in einem Ereignis herausnimmt, und der am häufigsten beim Elektriker landet.

• Erden Sie Mast, Gehäuse und Kabelschirm auf einen gemeinsamen Erder und messen Sie den Erdungswiderstand bei der Inbetriebnahme.
• Installieren Sie Überspannungsableiter am Netzeingang des Lesegeräts und an jedem Antennenkabel, das den Schrank verlässt.
• Nutzen Sie Glasfaser oder Funkbackhaul, wo die Entfernung es erlaubt. Eine Kupfer-Ethernet-Strecke zwischen zwei Gebäuden ist ein Blitzpfad zwischen ihnen.
• Trennen Sie Energie- und Signalkabeltrassen und kreuzen Sie sie im rechten Winkel, wo sie sich kreuzen müssen.
• Verbinden Sie alle Geräte im Schrank mit einer einzigen Erdungsschiene. Mehrere Erdpfade bilden Schleifen, die Überspannungsstrom durch die Elektronik führen.
• Prüfen Sie Erdung und Ableiter jährlich. Ableiter degradieren nach einem Einschlag still und wirken normal bis zum nächsten.

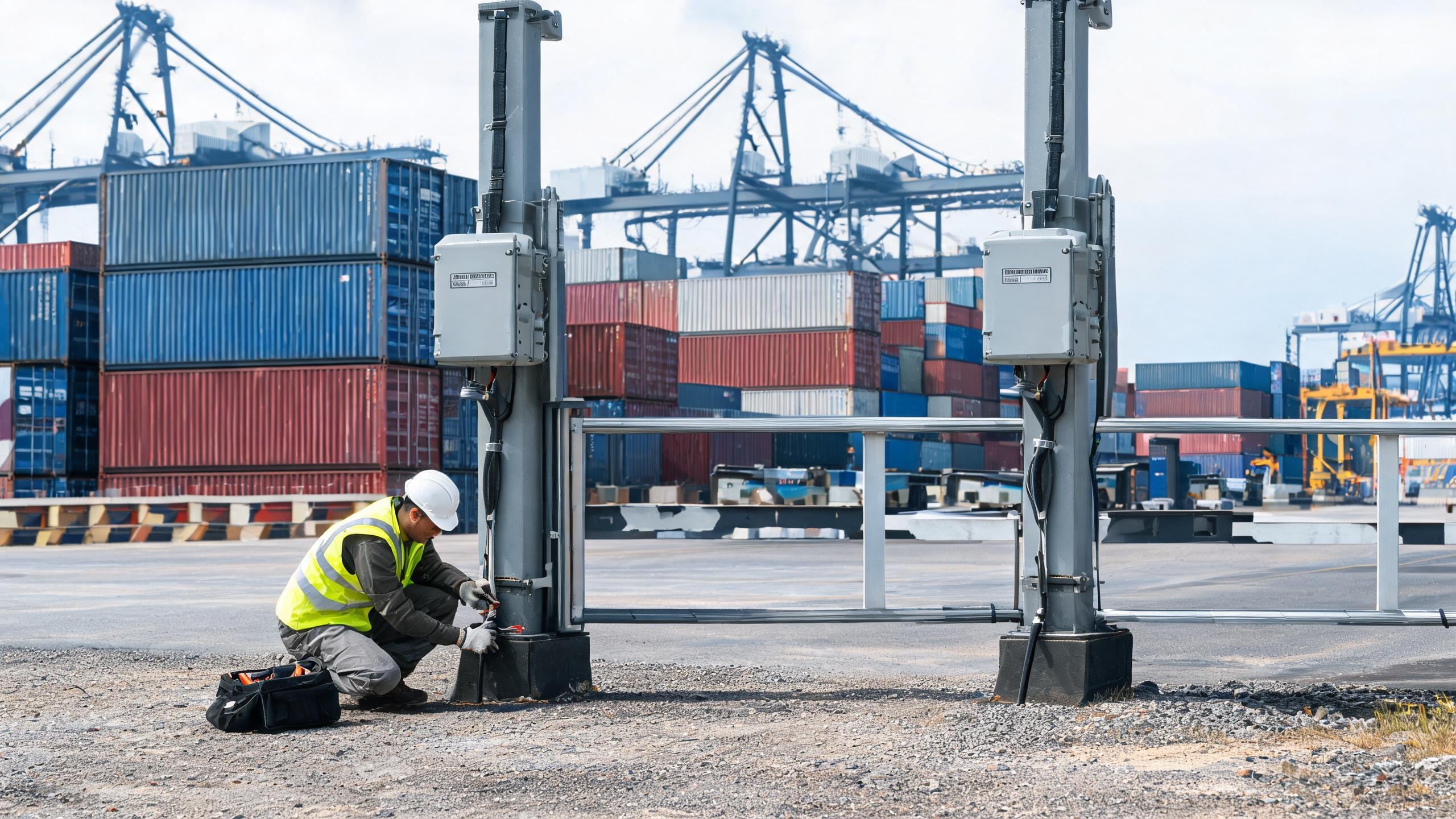

Portal- und Portalkonstruktion für Wind, Schnee und Fahrzeuge

Außenlesezonen sind gebaute Konstruktionen, und ihre Geometrie bestimmt sowohl Leseleistung als auch Überleben.

• Wind bewegt Etikett und Fahrzeug und bewegt die Antenne, wenn die Halterung nicht steif ist. Verwenden Sie eine Halterung mit Klemmgelenk und ein Abspannseil bei großer Spannweite.
• Schnee und Eis sammeln sich auf horizontalen Flächen, auch auf der Antennenabdeckung, und verstimmen die Antenne. Eine steil geneigte Abdeckung lässt Schnee abrutschen.
• Wasser am Boden reflektiert UHF-Energie und verändert die Lesezone. Ein Portal über einer Pfütze liest anders als dasselbe Portal im Trockenen.
• Fahrzeuge stehen in Außenhöfen in Reihen und rangieren. Legen Sie die Lesezone dorthin, wo das Fahrzeug mit kontrollierter Geschwindigkeit passieren muss und nicht anhalten kann.
• Wählen Sie eine Portalbreite, die ein Fahrzeug gleichzeitig erzwingt. Zwei Fahrzeuge in der Zone erzeugen eine verschmolzene Identitätsmenge, die keine Software zuverlässig trennt.
• Sorgen Sie für Beleuchtung an jeder Kamera neben dem Lesegerät. Erkennung, die mittags funktioniert, versagt nachts, und die Ausnahmerate verdoppelt sich.

Inbetriebnahme, Überwachung und Wartung

Außensysteme driften, und die Drift ist ohne Instrumentierung unsichtbar.

• Nehmen Sie bei dem schlechtesten Wetter in Betrieb, das Sie organisieren können, nicht beim besten. Ein sonniger Tag sagt nichts über die Leserate im Regen.
• Erfassen Sie Basis-Leseraten pro Spur, Etikettentyp und Wetterlage und speichern Sie das Wetter mit der Lesung.
• Überwachen Sie Lesegerättemperatur, Versorgungsspannung und Leserate kontinuierlich. Eine sinkende Rate am Nachmittag ist meist thermisch oder versorgungsbedingt.
• Prüfen Sie Dichtungen, Verschraubungen und Tropfschleifen im ersten Jahr vierteljährlich, danach jährlich.
• Tauschen Sie Trockenmittel, Ableiter und Dichtungen nach Kalender, nicht nach Ausfall. Sie sind Verbrauchsmaterial, und sie als dauerhafte Assets zu behandeln, ist der Grund, warum Außensysteme im vierten Jahr ausfallen.
• Bewahren Sie von jeder Installation ein Foto aus der Inbetriebnahme auf. Wird eine Halterung verbogen, ist das Foto der einzige Beleg der ursprünglichen Ausrichtung.

Ein RFID-System im Freien ist ein kleines Stück Infrastruktur und sollte wie eines entworfen, in Betrieb genommen und gewartet werden. Die Projekte, die ihren ersten Winter überstehen, haben Regen, Sonne und Blitz als Designeingang behandelt und nicht als akzeptiertes Risiko.
